Aber woo? Den 4en pin den ich zusätzlich angeschlossen habe in verbindung mit dem B+ passiert nichts. 4er pin mit dem BACK kabel gibt mir das signal eif. Ohne bild. Ich versteh nicht genau wie ich das anschliessen soll. Der hersteller sagt das es bose (funktioniert einwandfrei) und kamera kompatibel ist.
Alternativ-Radio
- Ersteller Zack
- Erstellt am
Tristan
Plus Mitglied
- Modell
- 1. (2011–17)
- Motor
- 2.0 G AWD
Was ist der 4en und 4er Pin?
Back scheint richtig verbunden zu sein, da es ja umschaltet, wenn der Rückwärtsgang eingelegt wird. Dann wird das Rückfahrkamerabild angezeigt... es kommt halt nur noch kein Bild rein, weil die Kamera keinen Strom bekommt. Ob die jetzt die +6V oder +12V braucht, weiß ich nicht. Aber Du könntest die 3 Kabel versuchen, die von der originalen Audio-Unit zur Rückfahrkamera gingen... eins nach dem anderen. Alles auf eigene Gefahr. Meinen tue ich Stecker 920-401F Pins 6A, 6D, 6C (6B scheint nicht belegt).
Sonst hat die Originale Audio-Unit im Stecker 920-401A an Pin 1R ein Zündplus von +12V anliegen. Das könnte man sonst auch versuchen mit dem "Camera B+"-Kabel zu verbinden. Aber da besteht das Risiko die Kamera zu zerstören/beschädigen, wenn da +12V rein kommen und die Kamera vielleicht nur +6V verträgt.
Im Anhang man die Schaltpläne vom M6_2014 dazu, die ich eben im Netz gefunden habe.
Back scheint richtig verbunden zu sein, da es ja umschaltet, wenn der Rückwärtsgang eingelegt wird. Dann wird das Rückfahrkamerabild angezeigt... es kommt halt nur noch kein Bild rein, weil die Kamera keinen Strom bekommt. Ob die jetzt die +6V oder +12V braucht, weiß ich nicht. Aber Du könntest die 3 Kabel versuchen, die von der originalen Audio-Unit zur Rückfahrkamera gingen... eins nach dem anderen. Alles auf eigene Gefahr. Meinen tue ich Stecker 920-401F Pins 6A, 6D, 6C (6B scheint nicht belegt).
Sonst hat die Originale Audio-Unit im Stecker 920-401A an Pin 1R ein Zündplus von +12V anliegen. Das könnte man sonst auch versuchen mit dem "Camera B+"-Kabel zu verbinden. Aber da besteht das Risiko die Kamera zu zerstören/beschädigen, wenn da +12V rein kommen und die Kamera vielleicht nur +6V verträgt.
Im Anhang man die Schaltpläne vom M6_2014 dazu, die ich eben im Netz gefunden habe.
Hättest du zeit mit mir das durch zu gehen? Ich hab eben keine ahnung was pins stecker angeht. Ich kann die durchzählen und dir sagen wie viel es sind und wie viel belegt.
Soll ich das alte radio wieder kabel für kabel anschliessen damit ich weiss welches für die kamera ist?
Update ixh habe jetzt ein kabelbaum navh dem anderen abgezogen und hab die leitung gefunden. Es ist ein stecker der 2 kabel hat. Soll ich versuchen das androidradio zu starten und das camera B+ mal in eins zu stecken?
Soll ich das alte radio wieder kabel für kabel anschliessen damit ich weiss welches für die kamera ist?
Update ixh habe jetzt ein kabelbaum navh dem anderen abgezogen und hab die leitung gefunden. Es ist ein stecker der 2 kabel hat. Soll ich versuchen das androidradio zu starten und das camera B+ mal in eins zu stecken?
Zuletzt bearbeitet:
No risik no fun
ich hab alles möglixh probiert ging nicht. Ok dan kanns ja nur der chinch stecker sein 3. 2. 1. Abgeschnitten.
Hoffen das es richtig ist und vorsichtig dranhalten und tadaaaa es gibt mir ein signal. Sprich da wo camera in stand mit dem gelben chinch eif durchschneider und mit einem pin belegen und in den unteren stecker rein.
ich hab alles möglixh probiert ging nicht. Ok dan kanns ja nur der chinch stecker sein 3. 2. 1. Abgeschnitten. Hoffen das es richtig ist und vorsichtig dranhalten und tadaaaa es gibt mir ein signal. Sprich da wo camera in stand mit dem gelben chinch eif durchschneider und mit einem pin belegen und in den unteren stecker rein.
Anhänge
Itzak
Mitglied
Deine Sätze sind echt schwer zu verstehen. Was heißt eif durchschneiden oder 4en Pin?
Läuft es jetzt?
Abschneiden musste ich damals nix. Nur den einen Pin hinzufügen im Stecker für das Rückfahrsignal.
Passt denn der originale Stecker der Kamera nicht irgendwo direkt ins Radio?
Läuft es jetzt?
Abschneiden musste ich damals nix. Nur den einen Pin hinzufügen im Stecker für das Rückfahrsignal.
Passt denn der originale Stecker der Kamera nicht irgendwo direkt ins Radio?
Zuletzt bearbeitet:
Habt ihr eine Lösung für mich, wie ich mein Problem lösen kann
www.cx5-forum.de
Alternativ-Radio
Ich hab gedacht, dass jetzt ab 01.01.21 eine Versteuerung ab den 1. Euro kommen soll. Dies war ja schon für 07/2020 geplant und wurde verschoben. Hat sich daran was geändert?
www.cx5-forum.de

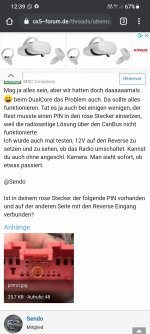

@Itzak bin aus der schweiz allso chinchkabel kopf (gelb) abschneiden.danach bleibt das kabel übrig siehe foto. Pin drauf löten und in den stecker. Der 4te pin is im grossen roten stecker siehe foto.
Leider nicht ich kann mit dem chinch kopf nichts anfangen. Ob ich das kabel wo Camera B+ irgendwoo anders anschliessen hätte müssen weiss ich nicht. Ich hab schon viele sachen probiert und mit dem kabel angehalten und dan mit einem anderen kabel anhalten will auch nicht und da ich nicht sooo viel ahnung von den ganzen kabel habe dacht ich camera in muss allso die videoübertragung sein. Altes radio eingebaut und jeden stecker abziehen bis die camera übrig bleibt. 2 kabel in einem stecker mein gedanke war einer muss es ja sein. Und jaa heut abend alles zusammenlöten und einbauen. Ah wen ich den rfgang einlege sind die alten hilfslinien dabei sprich ich hatte am radio auch die neuen aktiviert die kann ich jetzt deaktivieren und die alten benutzen.
allso chinchkabel kopf (gelb) abschneiden.danach bleibt das kabel übrig siehe foto. Pin drauf löten und in den stecker. Der 4te pin is im grossen roten stecker siehe foto.Leider nicht ich kann mit dem chinch kopf nichts anfangen. Ob ich das kabel wo Camera B+ irgendwoo anders anschliessen hätte müssen weiss ich nicht. Ich hab schon viele sachen probiert und mit dem kabel angehalten und dan mit einem anderen kabel anhalten will auch nicht und da ich nicht sooo viel ahnung von den ganzen kabel habe dacht ich camera in muss allso die videoübertragung sein. Altes radio eingebaut und jeden stecker abziehen bis die camera übrig bleibt. 2 kabel in einem stecker mein gedanke war einer muss es ja sein. Und jaa heut abend alles zusammenlöten und einbauen. Ah wen ich den rfgang einlege sind die alten hilfslinien dabei sprich ich hatte am radio auch die neuen aktiviert die kann ich jetzt deaktivieren und die alten benutzen.
Anhänge
Zuletzt bearbeitet:
JoGo56
Mitglied
- Modell
- 1. (2011–17)
- Motor
- 2.2 D
Das Kabel vom gelben chinchstecker ist ein Koaxialkabel hat also 2 Adern.
Itzak
Mitglied
Also ich bin hier raus, habe alle meine Unterlagen zum CX-5 gelöscht.
Wenn ich mir das Gerät bei Ali so anschaue, hätte ich das nie gekauft. Da steht nirgends, dass die Originalkamera unterstützt wird. Vor allem sehe ich keine Anschlüsse für all die originalen Stecker im Fahrzeug. Ich sehe irgendwie nur viele offene Kabelenden. Das scheint ne ordentliche Bastelei zu werden.
Ich weiß nur noch, dass der flache Stecker der originalen Kamera damals nur eingesteckt werden musste am Gerät und zwei Chinch zusammengesteckt werden mussten im Kabelbaum. Abschneiden etc. war nicht notwendig.
Sorry, da kann ich leider nicht helfen.
Viel Erfolg aber weiterhin!!
Grüße
Wenn ich mir das Gerät bei Ali so anschaue, hätte ich das nie gekauft. Da steht nirgends, dass die Originalkamera unterstützt wird. Vor allem sehe ich keine Anschlüsse für all die originalen Stecker im Fahrzeug. Ich sehe irgendwie nur viele offene Kabelenden. Das scheint ne ordentliche Bastelei zu werden.
Ich weiß nur noch, dass der flache Stecker der originalen Kamera damals nur eingesteckt werden musste am Gerät und zwei Chinch zusammengesteckt werden mussten im Kabelbaum. Abschneiden etc. war nicht notwendig.
Sorry, da kann ich leider nicht helfen.
Viel Erfolg aber weiterhin!!
Grüße
Itzak
Mitglied
Stimmt, Schweizer Einkommen und Ali Express dürften in einem guten Verhältnis stehen
Aber mal im Ernst, ich würde die Klamotten einpacken, zurücksenden und mir ein Dasaita ordern.
So wie ich das sehe, ist dein Gerät für eine externe Kamera vorbereitet. Ob die originale da ans laufen bekommst?! Wünsche es dir auf jeden Fall. Die Jungs (und Mädels?) hier helfen wirklich, eines geht. Zumindest war es damals so.
Grüße
Aber mal im Ernst, ich würde die Klamotten einpacken, zurücksenden und mir ein Dasaita ordern.
So wie ich das sehe, ist dein Gerät für eine externe Kamera vorbereitet. Ob die originale da ans laufen bekommst?! Wünsche es dir auf jeden Fall. Die Jungs (und Mädels?) hier helfen wirklich, eines geht. Zumindest war es damals so.
Grüße
Hab gestern eben den chinch abgetrennt und den draht in den stecker gedrückt und ich hab das volle bild bekommen sogar mit den originalen hilfslinien. Soband ich heut abend alles verlötet hab kann ich euch n paar fotos schicken auf wunsch
Und da alle hier von aliexpress alibaba und wie die seiten auch heissen reden, dacht ich soo grosse unterschiede kanns ja nicht geben. Jetzt weiss ichs aber joa bis jetzt geht alles lenkradtasten bluethooth sim wlan und google maps
Und da alle hier von aliexpress alibaba und wie die seiten auch heissen reden, dacht ich soo grosse unterschiede kanns ja nicht geben. Jetzt weiss ichs
aber joa bis jetzt geht alles lenkradtasten bluethooth sim wlan und google maps
Tristan
Plus Mitglied
- Modell
- 1. (2011–17)
- Motor
- 2.0 G AWD
Du hast jetzt zum 3.Mal in kurzer Zeit gefragt... wenn sich niemand meldet, wird niemand eine Idee haben. Und zum Glück schreiben hier jetzt nicht alle Mitlesenden User "sorry, da kann ich leider nicht helfen" (das würde den Thread ziemlich zumüllen) - daher wirst Du noch keine Antwort auf Deine Frage haben. Es kann auch sein, dass diejenigen, die es wissen, noch nicht wieder hier/im Forum gewesen sind. Oder es weiß einfach niemand. Aber in so kurzen Abständen so oft nachzufragen wirkt auf mich sehr ungeduldig... ich an Deiner Stelle würde mal im Forum suchen (Suchbegriff z.B. Typ/Modell Deines Alternativradios), ob jemand das gleiche Alternativ-Radio verbaut hat und denjenigen per privater Nachricht bitten auf Deine Frage hier im Forum zu antworten. So kriegen alle die Lösung mit.
Itzak
Mitglied
Je höher die Auflösung des Bildschirms, desto besch... ist das Bild, weil die originale Kamera einfach diese Auflösung nicht bietet. Wie auf nem 4k TV einen alten Film gucken. Gut, die heutigen TV skalieren das Bild besser hoch, als dein Radio.
Da hilft nur eine andere Kamera oder mit dem schlechten Bild leben. Es geht ja nur um die kurze Rückwärtsfahrt und nicht um eine Dauersendung
Das ist zumindest meine Idee zu deinem "Problem".
Grüße
Da hilft nur eine andere Kamera oder mit dem schlechten Bild leben. Es geht ja nur um die kurze Rückwärtsfahrt und nicht um eine Dauersendung
Das ist zumindest meine Idee zu deinem "Problem".
Grüße
Tristan
Plus Mitglied
- Modell
- 1. (2011–17)
- Motor
- 2.0 G AWD
Alternativ-Radio für den KF: Bericht bei drive2.ru. Aliexpress-Link in den Kommentaren: https://www.drive2.com/l/580665010963874406/
Tja, also ich bin auch mega enttäuscht mit dem Dasaita und eier seit Wochen mit dem Support rum. Keine Rückfahrkamera und ein echt lautes, nerviges "PLOPP" wenn ich die Zündung abschalte. Meins geht zurück an die Typen, unter "Plug & Play" verstehe ich einfach was anderes. Sehr schade.
Ich weiß ja nicht was für ein Gerät du gekauft hast, ich habe auch einen Dasaita ,HA 5336-Max 10 mit PX6 CPU. Habe alles hinbekommen,Rückfahrkamera geht, DAB + und TMPS sowie Lenkradtasten gehen. Hast du ein Bose Verstärker drin, wenn ja musst du unbedingt den CBO20 haben. Was bei mir auch noch ist, der Plopp beim ausschalten. Da suche ich noch an einer Lösung.
