OBDII Adapter Modifikation

[MacSteven]

Hier ist mal ein Adapter, wo MS-CANBUS bei den Eigenschaften steht:

OBDLink MX incl. Software (Neuheit!) | PC/Laptop | OBD-2 Diagnosegeräte | OBD-2 Shop

Aber ob die mitgelieferte SW etwas taugt und Mazda-Spezifika unterstützt, habe ich nicht herausfinden können.



[bigi1983]

Der Preis ist heftig. Bevor jemand so viel Geld ausgibt, würde ich gerne paar (max. 5) USB ELM327 Interfaces für Forum-Mitgliedern umbauen. Details per PN.


Gruß,
BIGI



[Kodo der III.]

A propos Preis:
Der Bucht-Link in der Anleitung hat inzwischen einen Preis von über 60 Euro. Wenn ich mich nicht total täusche, bekommt man das gleiche Teil bei andere Anbietern für knapp 12 Euro, inkl. Versand (z. B. >>hier<<).
Also nicht gleich blind bestellen, sondern Augen auf beim Stecker-Kauf!



[19Andi73]

Hallo CX-5 Gemeinde.

Habe mir den Bluetooth OBD2 Adapter OBD2 Interface Diagnose Bluetooth Testgerät v1.5 VW AUDI BMW SEAT | eBay und 6-fachen Kippschalter bestellt. Nach der Anleitung von Biggi und FORScan FORScan How To habe ich den Adapter umgebaut. Habe mir das Programm runtergeladen und (in Deutsch) installiert. Mein Laptop läuft mit WIN8, hat trotzdem alles funktioniert. Beim einrichten des Adapters (Bluetooth) unter WIN8 kommt eine Frage nach dem Gerätecode. Hier sollte man eine 4-stellige Nummer eingeben, entweder 0000, 6789 oder 1234. Bei mir hat es mit 1234 funktioniert. Nach dem starten des Programms wird das Fahrzeug automatisch erkannt und verbunden. Dabei kommt eine Frage ob der Adapter über diesen Schalter zum umschalten verfügt. Man antwortet mit ja. Beim rumspielen mit dem Programm habe ich einige Informationen über meinen CX-5 erfahren und einige Tests verschiedener Module gemacht. Alles OK bei mir. Es funktioniert also auch mit Bluetooth und unter WIN8 und zwar sehr gut. Hat viel Spaß gemacht und ich werde noch mit anderen Programmen experimentieren. Coole Sache.

Gruß, 19Andi73.



[Kodo der III.]

Irgendwie gelingen bei mir die Dinge nie beim ersten Mal ... leider auch beim OBDII-Adapter.

Zunächst, mein Adapter sieht so aus:

Anders als der von Bigi, aber der Aufbau muss ja der Gleiche sein.

Ich habe die internen Anschlüsse nach Anleitung und meinem Verständnis umgelötet - das funktioniert aber nicht. Vorher habe ich den Adapter getestet, da hat er funktioniert (natürlich nur HS CAN).

Höchstwahrscheinlich habe ich die Belegung des 6-Pol-Schalters nicht verstanden. Deshalb für mich Halbgescheiten:

Welcher Anschluss / Pin muss denn an welchen Pol des Schalters gelötet werden?
Wie immer danke für Eure Hilfe!



[bigi1983]

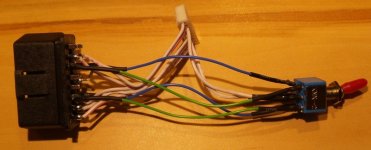

Ich habe für paar Forum Mitglieder genau so ein OBD Adapter umgebaut und ein Foto dabei gemacht.

Also wenn ich deine Numerierung benutze sind 2 und 5 INPUT (Kabel Richtung Platine) und die anderen OUTPUT (Kabel Richtung Stecker). Es ist extrem wichtig, dass Du die HS und MS CAN nicht verbindest. Gut aufpassen, dass die Kabel aus Pin 3 und 6 am Stecker übereinander liegen und nicht über Kreuz. Das gleiche gilt auch für die Kabel die am Pin 1 und 4 verbunden sind.


Hoffentlich könnte ich Dir helfen?

Gruß,
BIGI



[Kodo der III.]

Hurra!

OK, es ging schneller als angekündigt.

Ich habe den Adapter nochmal geöffnet und die Verkabelung überprüft. Ergebnis: Alles richtig verbunden & gelötet. Hä?
Also wieder zusammengebaut und "auf doof" einfach nochmal im Auto getestet ... und was soll ich sagen? Es hat funktioniert. Woran es lag? Keine Ahnung. Ist mir auch egal.

Trotzdem danke, Bigi, für das Foto. Es zeigt für Laien deutlich besser als jeder Text und jeder Schaltplan die Kabelwege.

Auf die Schnelle habe ich die Daten meines CX-5 ausgelesen. Sooo viele neue Erkenntnisse habe ich jetzt dadurch nicht gewonnen; aber vielleicht muss ich mich einfach etwas intensiver mit der Software befassen.

Immerhin konnte ich so Infos auslesen wie beispielsweise den Ladestand der Batterie (rd. 77 %) oder die Tankfüllung (94,7 %, die Tankanzeige zeigt alle Balken).



[bigi1983]

Hallo,

habe heute die FORScan Leute angeschrieben und folgende Antwort bekommen:

Meine Frage:
It would be even better if you could find a way to include servicing functions like DPF cleaning or possibility to change settings in the Rear Body Control Module (RBCM) i.e speed door lock.


Die Antwort:
If you provide logs from your vehicle (instruction is here: Contact Us), we will try to implement the service functions for your vehicle. Right now we are implementing some service functions for CX7, we would join your model to this work.



Es wäre wirklich toll wenn diejenigen hier die schon Log Dateien haben, sie an FORScan schicken damit sie weitere Funktionen für den CX5 implementieren können.


Gruß,
BIGI



[dabruada]

... Daher kam mir die Idee, diesen Umschalter vor dem Tester in einem handelsüblichen Verlängerungskabel zu "integrieren".
Ist wie gesagt erstmal Theorie, sollte jedoch funktionieren.

Danke an AmiVanFan und BIGI für die Anleitungen.
Hab mich für´s erste für die Kabelvariante entschieden, da ich das Gehäuse des ODBII WiFi Moduls nicht "zersägen" wollte. Ev. bau ich das später noch mal um oder doch den Schalter ein in das Modul
Ist zwar etwas größer geworden, der erste Wurf, aber ich hab ein (vorhandenes ) Kunststoffgehäuse modifiziert und alle Adern über Lötleisten geführt und verbunden.
Funkt. tadellos... jetzt muss ich nur noch "ODBII" lernen und mich mit der SW spielen.
Hier mal zwei Bildchen davon:


Frage noch an die Runde: Kennt jemand ne iphone APP die auch das Umschalten des Busses "erkennt" bzw. welche APP nehmt ihr (zumindest für den HS-Bus)??
Nochmals großes DANKE an die Runde!
lg dabruada



[bigi1983]

Kennt jemand ne iphone APP die auch das Umschalten des Busses "erkennt" ...

weiter aus der FORScan E-mail....


We plan to release mobile version of FORScan (first for iOS, then for Android) and make them slightly paid (not for our testers, people who help us sending logs and testing the software on their vehicles).


Also abwarten und die Logs schicken dann kriegt ihr die APP for free.



Gruß,
BIGI



[Gelöschtes Mitglied 907]

Hallo,

ich hab heut den Adapter anhand deiner Anleitung erfolgreich modifiziert, war ja auch nicht schwer so wie es beschrieben ist. Danke für die tollen Anleitungen

Es wäre wirklich toll wenn diejenigen hier die schon Log Dateien haben, sie an FORScan schicken damit sie weitere Funktionen für den CX5 implementieren können.

Da ich auch gleich den Adapter getestet und mit der Software rumgespielt hab (Auslesen, Test, Liveaufzeichnung) hab ich auch gleich mal die Log-Datei eingesendet in der Hoffnung es hilft.



[bigi1983]

Hallo,

es gibt inzwischen eine neue FORScan Version 2.1.14 womit beim CX5 angeblich möglich ist die Injektor Mengenkorrektur durchzuführen. Leider funktioniert die neue Version bei mir (und noch einem Forum Mitglied) nicht - Interface wird erkannt, Verbindung zum Auto geht nicht. Hat sie jemand von euch zum Laufen gebracht?



Ich habe übrigens noch paar umgebauten OBD Interfaces bei mir. Habe es sogar geschafft ein Bluetooth Teil mit Umschalter zu bestücken Bei Interesse bitte PN schicken.

Gruß,
BIGI



[19Andi73]

Hi Biggi.
Ich habe ein umgebauten Bluetooth ELM327, wie auf deinem Bild oben und die FORScan 2.1.14 beta auf dem Laptop. Es funktioniert super, habe es am vergangenem WE getestet. An die besagten Einstellungen (Injektor Mengenkorrektur) habe ich mich aber nicht ran getraut. Ich kann die Einstellungen aufrufen und wahrscheinlich auch ändern. Da ich aber nicht genau weis wie die optimalen Einstellungen sind, ließ ich die Finger davon.

Gruß 19Andi73.



[Kodo der III.]

... es gibt inzwischen eine neue FORScan Version 2.1.14 ... Leider funktioniert die neue Version bei mir (und noch einem Forum Mitglied) nicht - Interface wird erkannt, Verbindung zum Auto geht nicht. Hat sie jemand von euch zum Laufen gebracht?

Also bei mir funktioniert es auch mit v2.1.14



[Sauerland100]

Da ich im Moment wenig Zeit habe hat mir bigi1983 auch einen OBDII Adapter gebaut.

Muss hier noch ein Lob los werde, denn bigi1983 hat mir sehr schnell geantwortet und mir schnell einen zugeschickt. Danke dafür.

Bei mir läuft die FORScan Version 2.1.14 auch nicht.
Jetzt zu meinen Frage:
Wie habt ihr die Treiber installiert, denn ich vermute, dass das Problem da liegen könnte.
Ich habe die von der CD genommen.

Habe die Treiber SW dann mal runter geschmissen aber das OBD wird trotzdem als solches erkannt, was beim ersten koppeln nicht war.
jetzt lauft auch die 2.1.13 leider nicht.

Mit anderer SW verbindet sich der Stecker mit dem CX5.

Gruß Sauerland



[bigi1983]

Bei mir geht es wieder. Habe allerdings paar Sachen gemacht und weiß nicht genau woran das Problem lag. Erstmal die Treiber gelöscht und neu installiert. Danach im FORScan das CX5 Profil gelöscht und erst danach neue Verbindung aufgebaut. Jetzt funktioniert es mit USB und Bluetooth gleich gut


Gruß,
BIGI



[Schmand]

Note: please always remove your vehicle profile (Section "Vehicle and interface information" -> Profiles) before using any new version. Otherwise, old vehicle configuration is loaded and you may not see new modules, PIDs etc (if they are added in the new version).

******

So stets in der DL section bei Forscan. Könnte die Lösung sein. Hab leider (noch) keinen Adapter.
Gruß
Schmand



[19Andi73]

Note: please always remove your vehicle profile (Section "Vehicle and interface information" -> Profiles) before using any new version. Otherwise, old vehicle configuration is loaded and you may not see new modules, PIDs etc (if they are added in the new version).

******

So stets in der DL section bei Forscan. Könnte die Lösung sein. Hab leider (noch) keinen Adapter.
Gruß
Schmand

Ich glaube nicht. Es werden einfach die alten Daten aus dem Profil geladen und du kannst eventuell die Neuerungen des Programms nicht sehen. Die Verbindung wird aber trotzdem aufgebaut. Das lag eher an etwas anderem.

Biggi hast du schon die besagten Änderungen angeschaut? Kannst du damit was anfangen?

Gruß 19Andi73.



[tbeutel]

Hallo,

hatte bisher bei einem Renault einen Bluetooth-ODBII-Stecker mit der Handy-App
"Torque" verbunden bekommen.
Weiss jemand, ob diese App auch mit CX-5 und dem (modifizierten) ODBII-Stecker funzt.

@BIGI: Könntest du mir bitte per PN mitteilen, ob und zu welchen Konditionen ein solcehs ODBII-Teil bei dir zu erstehen ist?? Halte mich zwar nicht für ungeschickt, aber das hier ist mir zu suspekt Danke im Voraus!

Fahre jetzt zum fMH, Schilder abgeben... Abholung dann nächste Woche, freu mich drauf!

Grüße
Thomas



[19Andi73]

Am 12.02.14 ist eine neue Version des Programms FORScan erschienen 2.1.15 beta. Download FORScan

Gruß 19Andi73
