Android Auto / Apple Carplay Einbau
- Ersteller Tristan
- Erstellt am
![20181016_113711[1].jpg](https://www.cx5-forum.de/data/attachments/36/36352-f296fb37630dda4da83d72ac7a2db6f6.jpg "20181016_113711[1].jpg")
![20181016_113655[1].jpg](https://www.cx5-forum.de/data/attachments/36/36351-d981027459818f2a6fa34024c7c1b612.jpg "20181016_113655[1].jpg")
Tristan
Plus Mitglied
- Modell
- 1. (2011–17)
- Motor
- 2.0 G AWD
Habe mal im Schaltplan vom KF nachgeschaut, da der ja standardmäßig den gleichen USB-Hub verbaut hat wie der FL (KE/GH), für den es aber keinen für uns verfügbaren Schaltplan gibt. Anhand der KF-Schaltpläne müsste der USB Hub wie folgt mit +12V und Masse verbunden sein - im PDF unten dann nochmal die ganze Herleitung, falls ein Nachvollziehen gewünscht ist.
Anhang anzeigen USB-Hub alt - Strom-Masse.pdf
Bin gespannt, ob so das Laden von Handys mit dem alten USB Hub an einer +12V Stromquelle funktioniert. Theoretisch müsse es klappen. Kann natürlich sein, dass sowohl +12V als auch ACC mit +12V verbunden sein müssen (also 1K und 1L mit dem Plus-Pol verbinden). Aber das bekommt man nur durch Ausprobieren raus.
Und bevor man das teure Handy dranhängt, sollte man lieber mit nem Multimeter durchmessen, ob wirklich Handyverträgliche 5V aus dem USB Port kommen oder doch eventuell schädliche 12V. Der Hub sollte die 12V zwar in 5V umwandeln, aber man weiß ja nie...
Anhang anzeigen USB-Hub alt - Strom-Masse.pdf
Bin gespannt, ob so das Laden von Handys mit dem alten USB Hub an einer +12V Stromquelle funktioniert. Theoretisch müsse es klappen. Kann natürlich sein, dass sowohl +12V als auch ACC mit +12V verbunden sein müssen (also 1K und 1L mit dem Plus-Pol verbinden). Aber das bekommt man nur durch Ausprobieren raus.
Und bevor man das teure Handy dranhängt, sollte man lieber mit nem Multimeter durchmessen, ob wirklich Handyverträgliche 5V aus dem USB Port kommen oder doch eventuell schädliche 12V. Der Hub sollte die 12V zwar in 5V umwandeln, aber man weiß ja nie...
Zuletzt bearbeitet:
Videoanleitung für die Installation ohne die komplette Armlehne auseinander zu bauen.
Für alle die es Interessiert. Ich habe heute auf Youtube eine Anleitung gefunden (sogar auf Deutsch), wie eine Fachwerkstatt die verlegung der USB-Kabel macht ohne die komplette Mittelkonsole zu zerlegen.
Ich habe die Kabel heute nach der Videoanleitung verlegt in meinem Mazda 6. Funktioniert super. Ich habe die Kabel nur ein bisschen mehr isoliert. Das ganze hat ca. 1-1,5h geauert. Die Kabel liegen gut und es klappert nichts.
https://www.youtube.com/watch?v=sv86Dk3wlWo
Für alle die es Interessiert. Ich habe heute auf Youtube eine Anleitung gefunden (sogar auf Deutsch), wie eine Fachwerkstatt die verlegung der USB-Kabel macht ohne die komplette Mittelkonsole zu zerlegen.
Ich habe die Kabel heute nach der Videoanleitung verlegt in meinem Mazda 6. Funktioniert super. Ich habe die Kabel nur ein bisschen mehr isoliert. Das ganze hat ca. 1-1,5h geauert. Die Kabel liegen gut und es klappert nichts.
https://www.youtube.com/watch?v=sv86Dk3wlWo
Jest
Mitglied
Hier ist der direkte link zur firmware >> https://goo.gl/foKJud
tauchsnoopy
Mitglied
Warum neues USB Kabel
Ich bin neu hier und bekomme nächste Woche meinen CX-5. Der CX-5 hat doch einen USB Anschluss. Wieso muss man da noch einen neuen verlegen?
Ich bin neu hier und bekomme nächste Woche meinen CX-5. Der CX-5 hat doch einen USB Anschluss. Wieso muss man da noch einen neuen verlegen?
Tristan
Plus Mitglied
- Modell
- 1. (2011–17)
- Motor
- 2.0 G AWD
Der USB-Hub muss getauscht werden und 2 neue Kabel verlegt werden, da der alte USB-Hub nicht AA/CP-fähig ist (vereinfacht ausgedrückt). Zumindest war es bisher so. Wie es sich beim Modell KF 2019 verhält weiß ich nicht. Meine Annahme ist, dass bald der neue USB-Hub standardmäßig ab Werk verbaut ist.
tauchsnoopy
Mitglied
Danke
Vielen Dank für die schnelle Antwort
Vielen Dank für die schnelle Antwort
StefanSK
Mitglied
Nein, das geht leider nicht. Das hier gezeigte TomTom NB-1 ist als Navi gut, aber für Anbindung an moderne Smartphones nicht gut geeignet und auch nicht erweiterbar.
Habe dasselbe Dings.
Campione6880
Mitglied
Hallo, möchte demnächst auch Android auto nachrüsten, weiß einer ob das Angebot für knapp 90€ bei Aliexpress das originale ist? Oder gibt es da Unterschiede? Laut Teilenummer ist der USB hud das selbe wie das originale aber Kabel hat eine andere Teilenummer ( C922-V6-605A),hoffe einer kann mir was dazu sagen.
Lieben Gruß und einen schönen Freitag Abend
Lieben Gruß und einen schönen Freitag Abend
Tristan
Plus Mitglied
- Modell
- 1. (2011–17)
- Motor
- 2.0 G AWD
Woran sollen wir Original und nicht Original bei guten Fälschungen erkennen? Das wird Dir keiner mit 100%iger Sicherheit bestätigen können, dass es Original ist. Wichtiger ist, ob es funktionierende Ware ist.
Wenn Du bei Aliexpress kaufen willst, empfehle ich Dir dringend den Android Auto Apple Carplay Thread (Link) von hinten durchzulesen - da gab es letztens Berichte von Aliexpress-Hardware, die funktionierte - bei dem Händler ist die Wahrscheinlichkeit also hoch, dass man funktionierende Ware bekommt. Je nach dem bei welchem Händler man bei Aliexpress kauft, habe ich auch schon von nicht funktionierender Hardware gehört... also vorsichtig sein, wo man da kauft.
Dass das Kabel eine andere Teilenummer hat, ist egal, es sollte trotzdem funktionieren. Die gleichen Kabel haben je nach Verkaufsregion unterschiedliche Teilenummern. Dass die untereinander austauschbar sind, wurde schon erfolgreich getestet (nicht hier im Forum).
Wenn Du bei Aliexpress kaufen willst, empfehle ich Dir dringend den Android Auto Apple Carplay Thread (Link) von hinten durchzulesen - da gab es letztens Berichte von Aliexpress-Hardware, die funktionierte - bei dem Händler ist die Wahrscheinlichkeit also hoch, dass man funktionierende Ware bekommt. Je nach dem bei welchem Händler man bei Aliexpress kauft, habe ich auch schon von nicht funktionierender Hardware gehört... also vorsichtig sein, wo man da kauft.
Dass das Kabel eine andere Teilenummer hat, ist egal, es sollte trotzdem funktionieren. Die gleichen Kabel haben je nach Verkaufsregion unterschiedliche Teilenummern. Dass die untereinander austauschbar sind, wurde schon erfolgreich getestet (nicht hier im Forum).
Lies dir doch auch mal diesen Thread durch:
www.cx5-forum.de
Ich habe mir einen der Hubs auf AliExpress gekauft und es funktioniert alles. Es handelt sich aber definitiv nicht um Originalteile. Wie @Tristan schon geschrieben hat, es gibt verschiedene Händler, bei manchen gab es Probleme. Ein Anbieter, bei dem hier mehrere erfolgreich gekauft haben ist auch dort verlinkt. Ich habe meinen vom gleichen Händler (incl. Einbauwerkzeug):
a.aliexpress.com
AliExpress USB Hub - Ländervarianten?
Hallo, bei AliExpress gibt's dran Hub für 82eur. Hat das schon jemand verbaut? Gibt's da evtl. Länderversionen? Grüße Nobby
www.cx5-forum.de
Ich habe mir einen der Hubs auf AliExpress gekauft und es funktioniert alles. Es handelt sich aber definitiv nicht um Originalteile. Wie @Tristan schon geschrieben hat, es gibt verschiedene Händler, bei manchen gab es Probleme. Ein Anbieter, bei dem hier mehrere erfolgreich gekauft haben ist auch dort verlinkt. Ich habe meinen vom gleichen Händler (incl. Einbauwerkzeug):

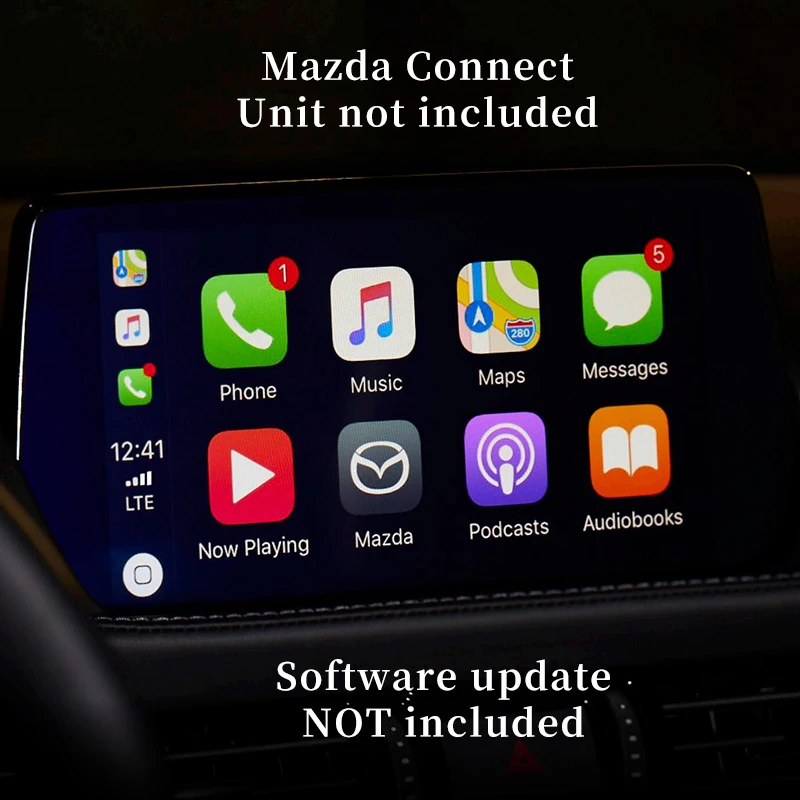

95.05€ 59% OFF|Apple CarPlay Android Auto USB Nachrüstsatz für MAZDA CX3 CX5 CX8 CX9 MX5 MAZDA 3 MAZDA 6 CX 3 CX 5 CX 9 MX 5|TV Receiver for Car| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
Campione6880
Mitglied
Ok, also macht man nichts falsch mit deinem link oder?
